Ресивер DSR 7800 CRCI Premium

Опубликовано: 02.09.2018

видео Ресивер DSR 7800 CRCI Premium

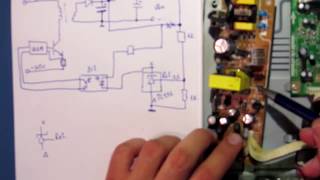

Ремонт спутникового ресивера Golden Interstar GI-S790. Проблема с блоком питания.


Настройка Golden Interstar

Встроенный модуль CA Conax, поддержка VIACCESS и 2 слота для CAM модулей!

Ресивер с поддержкой карт НТВ+ и программной эмуляцией, при помощи которой можно, просто вводя ключи под соответствующие кодировки в эмулятор или обновляя программное обеспечение, смотреть кодированные каналы. Также у него в дополнении к программной эмуляции есть и два CI-слота под различные типы CAM’ов.

Новый чип NEC Встроенный модуль Conax 2 входа для CAM модулей Полностью совместимый с MPEG / DVB Программируется до 6000 каналов ТВ и радио Запоминается 1000 транспондеров Быстрое переключение между каналами Простая программа установки Прием SCPC & MCPC со спутников в C и Ku диапазоне Электронный гид EPG Поддержка телетекста VBI и OSD Родительский ключ RF модулятор Многоязыковое меню Совместимость с DiSEqC 1.0 и DiSEqC 1.2/1.3 Поддержка SatcoDX Обновление программного обеспечения через RS232 Выход Dolby Digital (SPDIF) Функция Multi-Picture (4, 6, 9, 10, 13 или 16 картинок) Размеры: 340х250х60 мм

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

цифровыми спутниковыми приемниками моделей

DSR-8001 Premium, DSR-8001 Premium Class,

DSR-8005 CI Premium, DSR-8005 CI Premium Class,

DSR-7700 Premium, DSR-7700 Premium Class,

DSR-7800 CRCI Premium

ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Все указания по технике безопасности и эксплуатации должны быть прочитаны перед работой с

прибором.

Инструкция по эксплуатации и технике безопасности должна быть сохранена для ее последующего

использования.

Все предостережения касающиеся использования прибора и его эксплуатации должны быть

соблюдены.

Вы должны следовать всем указаниям по эксплуатации и использованию:

Вынимайте вилку из электрической розетки перед чисткой прибора; Не используйте жидкие или аэрозольные моющие средства. Используйте влажную ткань для чистки; Не используйте приспособления, не рекомендованные фирмой-изготовителем, поскольку это может быть опасно; Не используйте прибор рядом с водой, к примеру, рядом с ванной, мойкой, кухонной раковиной, стиральной машиной, во влажном помещении или рядом с бассейном и подобных местах; Не ставьте это устройство на неустойчивую поверхность, подставку, кронштейн или стол. Устройство может упасть, причинив вред ребенку или взрослому, или сломаться само. Используйте для прибора только специальный кронштейн, подставку или стол; Установка прибора должна производиться согласно инструкции производителя, а установка вспомогательного оборудования по рекомендации производителя.

Общая характеристика цифрового ресивера

120 программируемых спутниковых сетей / 6,000 программируемых каналов Промежуточная частота 950 — 2150 МГц Двухканальный унифицированный интерфейс для модулей условного доступа (DSR 8005CI Premium, DSR 8005CI Premium Class, DSR 7800 CRCI Premium) MCPC/SCPC, C/KU радиоприем Полное соответствие MPEG 2/DVB 1 LNB вход, петлевой выход промежуточной частоты для 2-го приемника Символьная скорость 1-45 Msps Индикатор уровня сигнала в виде осциллографа или анализатора спектра Удобная система автоматического поиска программ Функция редактирования PID Одновременное изображение нескольких картинок на экране (4,6,9,10,13 или 16 картинок) Меню на нескольких языках Электронный путеводитель по программам Возможность использования 8-ми списков любимых каналов Функция ограничения доступа к настройкам и просмотру (защита от детей) Поддержка различных систем цветного телевидения NTSC/PAL Вывод телетекста на экран при помощи режимов OSD/VBI Передача данных от приемника к приемнику или от компьютера к приемнику через RS 232 Поддержка DiSEqC версии 1.2/1.3 Питание LNB — 14/18 В Управление LNB – 22 кГц (вкл/выкл/авто) 2 SCART разъема (TV-выход, VCR-вход/выход для моделей Premium) 1 SCART разъем (TV-выход для моделей Premium Class) 4 RCA выхода (1 Видео, 2 Аудио, L/R, 0/12 В) PLL RF модулятор UHF каналов 21-69 (NTSC M, PAL G/I/K) Энергопотребление: 100-250 В — 50/60 Гц, максимальная мощность 25Вт Размер (габариты): 340х250х65 мм (Premium), 260х215х44 мм (Premium Class)

Вспомогательное оборудование для спутниковый ресивера

 Инструкция по эксплуатации: 1 Пульт дистанционного управления: 1 Батарейки (тип АА): 2

Передняя панель ресивера

Display (многофункциональный индикатор) — показывает номер канала, неисправности (ошибки),  команды дистанционного регулирования и время в дежурном режиме. CH +, — (клавиша перемещения от одного канала к другому). VOL +, — (клавиша регулировки громкости). Power (клавиша включения питания) — перевод приемника в дежурный режим или выход из него. OK клавиша подтверждения выбора параметра или программы из списка, вывода списка каналов на экран. Menu клавиша вызова меню. 2 Slots for Cl module ( DSR-8005CI Premium, DSR-8005CI Premium Class, DSR-7800CRCI Premium ) — 2 слота для Cl модулей. Card Reader ( DSR-7700 Premium, DSR-7700 Premium Class, DSR-7800CRCI Premium ) встроенный модуль условного доступа CONAX

Задняя панель ресивера

IF input (входной разъем промежуточной частоты) — вход сигнала со спутниковой антенны (F -разъем). Loop — выход промежуточной частоты для второго приемника. RS-232 serial port (порт последовательного ввода/вывода данных) – для считывания и загрузки. SPDIF – оптический выход цифрового аудио сигнала. VCR SCART – для соединения с видеомагнитофоном (отсутствует в моделях Premium Class) TV SCART – для соединения с телевизором. Audio L/R RCA (phono) connectors выход стереозвука для Hi-Fi систем. 0/12 — для соединения с распределительной коробкой 0/12 В. Video RCA (phono) connector — комбинированный видеовыход. То TV — разъем для соединения с телевизором с помощью радиочастотного кабеля. ANT.IN — разъем для антенны аналогового эфирного телевидения. Mains lead (силовой провод) — 100-250 В — 50/60 Гц. Максимальная мощность 25Вт.

Пульт дистанционного управления (RCU)

1. Power key: (клавиша включения питания) — эта клавиша включает и выключает приемник.

2. Mute key (кнопка временного выключения звука) — эта кнопка выключает и включает звук.

3. EPG key — эта кнопка выводит на экран программу передач (если выбранный канал поддерживает данный сервис).

4. FAV key — эта кнопка позволяет осуществлять переключения между списками любимых каналов.

5. TV/Radio key — выбирает телевизионный или радиоканал.

6. Numeric keys (0-9) (цифровые клавиши) — клавиши для прямого переключения каналов. А — Z keys клавиши, позволяющие найти нужный канал по названию (при включенной сортировке по алфавиту).

7. Menu key (меню) — кнопка вывода на экран главного меню.

8. BACK key — кнопка позволяет вернуться к предыдущему режиму или меню.

9. CH keys — клавиши переключения от одного канала к другому, и перемещения светового индикатора на экране.

10. VOL keys (клавиши регулировки громкости) — позволяют менять параметры и увеличивать или уменьшать громкость звука, а также перемещать световой индикатор на экране.

11. OK key — эта клавиша позволяет выбрать программу или значение параметра.  Используется для вывода списка телевизионных или радиоканалов на экран в процессе просмотра или прослушивания программы.

12. Стрелки (клавиши с двойными стрелками Вверх/Вниз) — позволяют переместить световой индикатор вверх или вниз на экране, также переключить каналы (100 каналов).

13. EXIT key (кнопка выхода) — позволяет вернуться к изображению из любой функции меню. Используется для выбора функции ZOOM.

14. Teletext key — клавиша воспроизведения телетекста на экран.

15. Subtitle key — клавиша воспроизведения субтитров на экран.

16. INFO key — клавиша вывода информации о выбранном канале.

17. (Pause) key (клавиша паузы) — для остановки видеоизображения во время просмотра (аудио звучание сохраняется).

18. UHF key — клавиша для выбора UHF каналов для RF модулятора. По умолчанию установлен 36 канал.

19. FTA/CAS keys — выбор признака FTA/CAS для формирования списка каналов.

20. SAT key — выбор спутника для формирования списка каналов.

21. TV/SAT key — кнопка выбора TV/SAT режима работы.

22. AUDIO key — кнопка выбора звукового режима (стерео/моно, альтернативные звук и видео).

23. F1 key : клавиша для выбора функции Zoom (изменения размера изображения).

24. F2 key: клавиша для выбора функции Sleep (отключение питания с помощью таймера)

25. F3 key: клавиша для выбора функции Multi Picture (мультиизображение).

 Подключение ресивера к телевизору

 Соедините кабелем SCART-SCART входной разъем на телевизоре и разъем «TV» на приемнике. Подключите RF кабелем TV выход на приемнике с RF входом на TV. Соедините телевизионную антенну с гнездом входа для антенны на приемнике.

Подключение ресивера к телевизору и к видеомагнитофону

Соедините кабелем SCART-SCART входной разъем на телевизоре и разъем «TV» на приемнике. Соедините кабелем SCART-SCART разъем на видеомагнитофоне и разъем «VCR» на приемнике. Подключите RF кабелем TV выход на VCR с RF входом на TV. Соедините телевизионную антенну с гнездом входа для антенны на VCR.

Подключение к Hi-Fi системе

 Соедините RCA/Cinch стерео кабелем Audio L/R разъемы на приемнике с LINE, AUX, SPACE или EXTRA входами на Hi-Fi системе. Для подключения цифрового аудио выхода соедините оптоволоконным кабелем SPDIF выход приемника с соответствующим входом Hi-Fi системе

Информация о каналах (Channel Information)



При каждом переключении канала на экране на насколько секунд будет появляться информация о канале (время отображения информации можно изменять в меню настроек пользователя).

Информация о канале содержит:

— текущий номер канала и его название,

— время

— название спутника, параметры ретранслятора,

параметры канала

— уровень сигнала

— значки атрибутов канала и сервисов поддерживаемых им (CAS-признак кодированного канала, Teletext-телетекста, Audio-тип звукового сопровождения, EPG-электронный программный гид, Lock- защита от детей)

Информация о канале можно вывести нажатием клавиши INFO . При повторном нажатии клавиши  INFO на экран будет выведено окно EPG. Для отмены вывода информации о канале и окна EPG необходимо еще раз нажать клавиши INFO .
